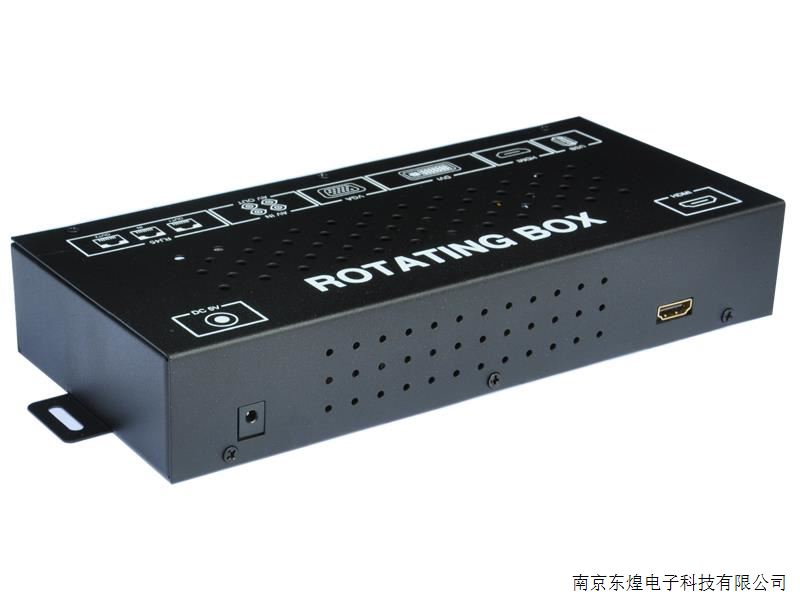

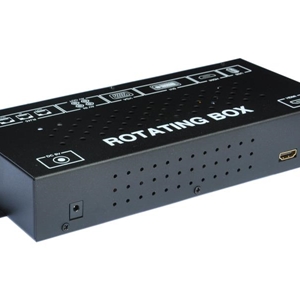

竖屏信号转换器
DH80A竖屏图像处理器采用高速图像处理芯片，支持2路CVBS、HDMI、DVI、VGA和USB各一路输入，将输入的信号旋转90度后通过HDMI接口输出，以满足于特殊场合的竖屏显示需要。
一、规格|
外观尺寸
|
245*112*45 |
|
输入电压
|
DC 5V/3A |
|
功率
|
≤15W |
|
工作温度
|
0－65℃ |
|
工作温度
|
5～95％RH |
|
装箱清单
|
SR80A*1，遥控器，电源适配器，合格证，说明书*1 |

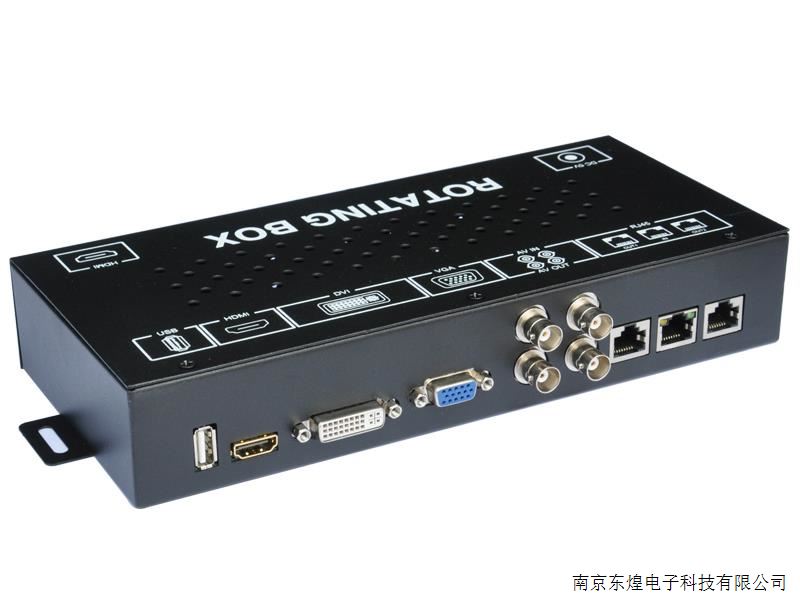

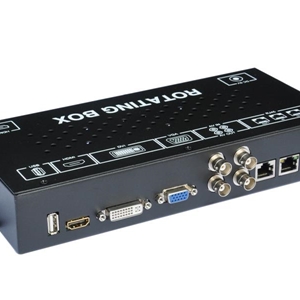

二、接口
|
输入
|
RS－232
|
控制软件采用RS－232协议RJ45接口。 |
|
POWER
|
5V/3A电源适配器 | |
|
DVI－D、HDMI
|
支持市面最高版本V1.3，全面支持SVGA/XGA/WXGA/WUXGA。 | |
|
VGA
|
D－sub 15针接口,全面支持SVGA/XGA/WXGA/WUXGA。 | |
|
CVBS*2
|
2路视频输入BNC端子, 支持PAL/NTSC/SCAM 全制式 。 | |
|
USB
|
升级固化软件，可以播放图片和音视频文件。音频支持：MP3、WMA等，图片支持BMP、JPG、GIF等，视频支持：MPG1/2/4，RM，RMVB，MKV，VOB等常格式，支持1080P全高清视频播放。 | |
|
输出
|
HDMI
|
支持HDMI数字信号输出。 |
|
RS－232
|
输出2路RS－232等同的RJ45接口，方便数量较多时的拼接和可靠性。 |
