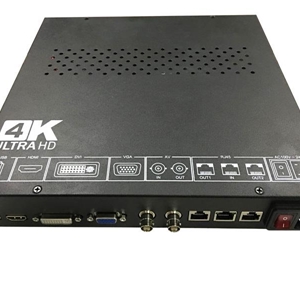

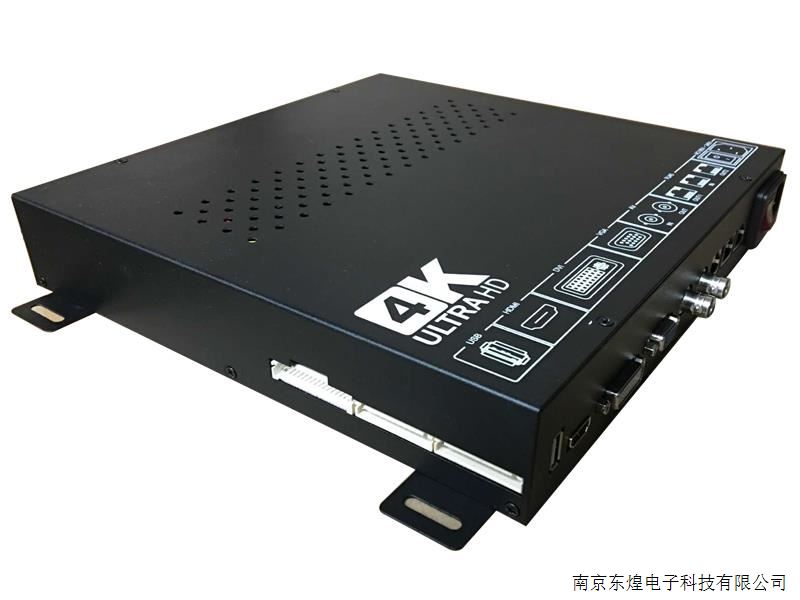

4K竖屏拼接处理器
一、产品概述
DH5810 4K竖屏拼接处理器能更好解调出各种输入信号。内含强大的视频处理功能，能输出高质量的画面。提供VGA， DP，DVI,HDMI等接口，支持1080P(VGA,DVI信号)以内的输入，支持3840×2160＠60HZ(HDMI,DP信号)以内高清信号输入，输出效果更好并提供逐行的高清晰的视频，可实现任意通道15x15（极清信号支持到10x10拼接）内拼接，该板卡还集成了温控、时钟、LED指示灯
二、产品特点
(1) 支持4K输入，点4块1920拼接屏(3840x2160)时候，可以实现点对点显示
显示画面无压缩拉伸，显示效果更清晰逼真；
(2) 支持DP环通，任意输入信号可以通过DP输出环通到下一块屏的DP输入口，
此功能可以代替分配器及矩阵(前端信号接入是4k信号，那就取代了4k分
配器和4k矩阵)的部分功能来使用(不再需要信号分配器)；
(3) 输入的信号支持90度、180度、270度翻转，翻转效果极佳。
(4) 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也
不用为计算二进制而烦恼；
(5) 1366，1920常用屏参（支持8bit和10bit LVDS液晶屏）系统集成，使用
时可通过拨码开关设置，装机售后都非常方便，免去烧录程序的麻烦；
(6) 信号自动检测功能，当检测到有信号输入时，会自动切换到该信号源。
(7) DH5810 PLUS 支持4k vby1 60hz液晶屏（可选）。
(8) 支持开一路信号（信号可以支持达到4k）进行整屏的漫游、叠加（可选）。
(9) 支持一路MHL功能,具备MHL功能的手机、平板都可以将画面直接同步到大
屏上，并且可以对画面进行裁剪去黑边操作。
三、产品特性说明
|
支持信号 |
PC |
色彩 |
24bit |
|||
|
行同步范围 |
30-80KHZ |
|||||
|
场同步范围 |
50-75HZ |
|||||
|
DVI HDMI DP |
色彩 |
24bit |
||||
|
行同步范围 |
30-80KHZ |
|||||
|
场同步范围 |
50-75HZ |
|||||
|

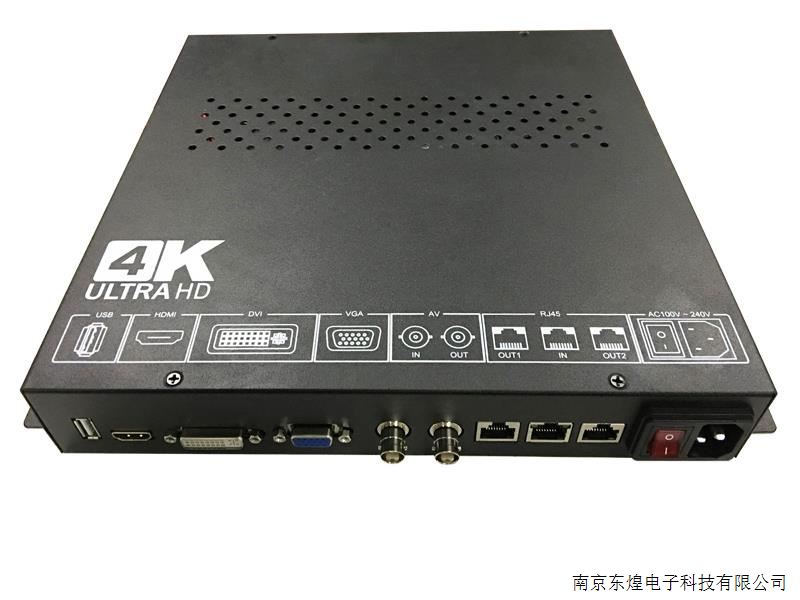

接口 |
输入 |
VGA x 1 |
15针D-Sub |
|||
|
DVI x 1 |
||||||
|
DP x 1 |
Display Port |
|||||
|
HDMI x 2 |
HDMI-19针 |
|||||
|
输出 |
PANEL接口 |
LVDS 36Pin/2.0金针插座 |
||||
|
DP输出 |
DP环通输出 |
|||||
|
电 源 |
输入电源 |
DC24V/12V
/5V |
||||
|
驱频电压 |
5V/12V |
|||||
|
电源操作 |
正常工作模式,省电工作模式 |
|||||
|
其 他 |
OSD语言 |
中文,英文等多国语言(其他语言可按要求添加) |
||||
四、 显示模式
◆ 以下的显示模式表，涵盖了本产品所能支持的所有的显示模式；如果不在该表之内的显示模式，产品不能确保正常工作。
◆ 该表已经覆盖我们大部分常用的显示模式，尤其是VESA标准定义的显示模式都在支持之列。如果用户有要求显示一些特殊的显示模式，也可以根据用户提供的数据将其设置在支持之列。
◆ 并非每一个具体的应用都能处理显示模式表中的所有模式，需要根据PANEL的尺寸、分辨率以及一些关键参数进行选择。
◆ 大部分的PANEL都不支持垂直刷新率在75Hz以上的应用，这些模式A/D板大多都能处理，但是应用高过PANEL限制的显示模式可能会导致PANEL
损坏。
◆ 针对LCD显示器的特殊性，只有输入显示模式的分别率和PANE显示
分辨率相对应时，才会有最佳的显示性能。例如大部分17寸PANEL的分辨率是1280×1024，那么只有输入的显示模式分辨率是1280×1024才会有最佳的显示效果。
|
序号 |
显示模式 |
水平同步频率 kHz |
垂直同步频率 Hz |
像素时钟 MHz |
同步信号极性 |
|
1 |
640×350/70 |
31.469 |
70.087 |
25.175 |
+/- |
|
2 |
720×400/70 |
31.469 |
70.087 |
28.322 |
-/+ |
|
3 |
640×480/60 |
31.469 |
59.941 |
25.175 |
-/- |
|
4 |
640×480/72 |
37.861 |
72.809 |
31.500 |
-/- |
|
5 |
800×600/60 |
37.879 |
60.317 |
40.000 |
+/+ |
|
6 |
800×600/70 |
44.490 |
70.000 |
44.850 |
+/- |
|
7 |
800×600/72 |
48.077 |
72.188 |
50.000 |
+/- |
|
9 |
1024×768/60 |
48.363 |
60.004 |
65.000 |
-/- |
|
10 |
1024×768/70 |
56.476 |
70.069 |
75.000 |
-/- |
|
11 |
1280×768/60 |
47.776 |
59.870 |
79.500 |
-/+ |
|
12 |
1280×1024/60 |
60.680 |
57.030 |
100.000 |
+/+ |
|
13 |
1366×768/60 |
47.720 |
59.799 |
84.750 |
-/+ |
|
14 |
1440×900/60 |
55.469 |
59.901 |
88.750 |
+/- |
|
15 |
1680×1050/60 |
64.674 |
59.883 |
119.000 |
+/- |
|
16 |
1920×1080/60 |
76.600 |
59.883 |
189.750 |
+/- |
|
17 |
3840x2160/30 |
67.500 |
30.000 |
|
+/- |
|
18 |
3840x2160/60 |
67.500 |
60.000 |
|
+/- |
详情请访问 www.njdonghuang.com 南京东煌科技（液晶拼接屏厂家）
功能说明
*全硬件构架，无CPU和操作系统。
*多总线并行处理，处理功能强大。
*启动时间小于10秒钟，启动迅速。
*无病毒感染风险，安全性好。
*集成多路视频信号源种类：HDMI、DVI、VGA、CVBS复合视频、USB硬盘播放。
*复合视频可以环出。
*内嵌3D视频亮色分离电路单元。
*内嵌3D逐行处理及帧频归一转化电路单元。
*内嵌3D数字信号降噪单元。
*单元可支持驱动到1920X1080的液晶屏幕。
* RS232串口远程控制；每单元支持两路RS232环出。
*无需拨码设置ID，调试简单。
*可全天24小时持续工作。
*支持数字时钟功能（可选）。
*支持定时开关机，并且可选择几种开关机的模式（可选）。
*可按年月日精确加密，到期自动加锁（可选）。
*VGA和HDMI下，无信号自动关机，检测到信号自动开机功能（可选）。
*包含USB接口，可通过U盘进行一键升级，方便快捷。
*绿色环保，待机状态下整机功耗能做到低于1w。
*支持遥控器操作所有拼接功能（可选）。
*智能温控，检测机体温度自动打开风扇。
*支持信号180度旋转。
*HDMI支持信号4K x 2K信号输入（可选）。
