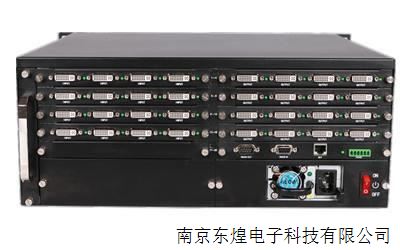

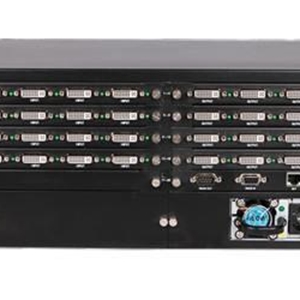

外置多屏图像处理器 DH-12CBHD
DH-12CBHD拼接控制器技术参数
一、 系统参数
|
单屏开窗个数 |
1-16个 |
|
系统颜色深度 |
24比特，即16777216种颜色 |
|
系统内部信号类型 |
内部全同步数字信号处理，输出信息全同步,实现漫游、叠加、跨屏、任意拉升、LED游走字母显示 |
|
输入类型 |
RGB/VGA、C-Video、DVI、YPbPr、HDMI、HD-SDI、网口等 |
|
DVI双链接输入 |
支持包括2560x1440、2560x1600、4Kx2K分辨率在内的多种超高分辨率做数字信号输入 |
|
RGB输入分辨率 |
800x600至1920x1200 |
|
输出分辨率 |
1024x768至2048x1080 |
|
输出模式 |
支持包括DVI-I（DVI/HDMI）、D_Sub15（VGA/YPbPr）、SDI（HD-SDI/3G-SDI）、光纤、网口等多种格式输出 |
|
单机最大输入通道 |
144路 |
|
单机最大输出通道 |
144路 |
|
总线速率 |
6.25G/s |
|
单输出通道显存 |
128M |
|
控制方式 |
按键、RS232串口、网络控制 |
|
场景个数 |
支持32个场景保存的调用 |
|
场景调用速度 |
场景调用速度低于100ms，不黑屏，不蓝屏 |
|
工作持续性 |
可7x24小时持续工作 |
二、 单芯光纤输入输出参数
|
接口 |
SFP模块+LC接口，4个一组 |
|
传输介质 |
单芯光纤，单模/多模可选 |
|
时钟 |
300-500m，10-40Km可选 |
三、 电气要求
|
输入电压 |
100-220V，AC |
|
频率 |
50/60HZ |
四、 设备环境
|
操作温度 |
-15-60摄氏度 |
|
存储温度 |
-30-75摄氏度 |
|
操作湿度 |
10-90%无冷凝 |
|
存储湿度 |
5-95%无冷凝 |
|
恢复时间 |
2h |
|
海拔 |
20,000英尺 |
